Hersteller: Graphtec • Artikelnr.: FCX4000-60ES • Hersteller Nr.: FCX4000-60ES

Die Graphtec FCX4000-Serie bietet Ihnen eine zuverlässige Qualität und eine konstante Leistung. Der Flachbettplotter eignet sich perfekt, um Ihre Medien durchzuschneiden und relativ kleine Bogenware zu bearbeiten. Zudem ist der Schneideplotter der Graphtec FCX4000-Serie für leichte Medien komprimiert, da diese auf die elektrostatische Haftmethode angesprochen werden und der Schneideplotter ist darauf ausgelegt, individuelle Kleinserien schnell und kostengünstig zu erstellen. Die Tischgröße des FCX4000-60ES beträgt 976mm x 660mm, was so groß wie vier DIN A3 Formate ist.


Geeignete Anwendungsbereiche:

  • Verkehrszeichen, Schilder
  • Verpackungsmuster
  • Mock-Ups
  • Textil-Schablonen
  • Schnittmuster für Schuhe
  • Prototypen

Die Eigenschaften des FCX4000-60ES:

  • Tischgröße 976mm x 660mm (4x DIN A3 Format)
  • Mit digitalen Servo-Motoren für filigrane Motive und kleine Schriftgrößen ausgestattet
  • Tangentialschnitt-Modus für saubere Ecken bei dickem Material
  • Schnittmarken-Erkennung für die Weiterverarbeitung zuvor bedruckter Medien
  • Plotten, Schneiden, Rillen, Zeichnen,
  • Perforieren
  • Doppelter Werkzeugkopf mit bis zu
  • 600g Andruck
  • Rückseitige Verarbeitung für saubere Falt- und Schnittkanten
  • Produktive Datenverwaltung über USB und
  • Barcode Funktion

  • Technische Spezifikationen

    Konfiguration: Digital Servomotoren, Flachbettplotter

    Software: Cutting Master 4 und Graphtec

    Antriebssystem: Digital Servomotor

    Effektiver Schneidebereich: 976mm x 660mm (4x DIN A3 Format)

    Maximale Medienbreite: 536 mm (Y-Achse)

    Anzahl der Werkzeuge: 2

    Max. Schneidegeschwindigkeit: 750 mm/s (in alle Richtungen)

    Max. Schneidekraft: Werkzeug 1: max. 5.8N (600gf), in 48 Schritten

    Werkzeug 2: max. 5.8N (600gf), in 48 Schritten

    Mechanische Auflösung: 0,005 mm

    Programmierbare Auflösung: GP-GL Mode: 0,1 / 0,05 / 0,025 / 0,01mm (per Menü wählbar),

    HP-GL Emulations-Modus: 0,025 mm

    Stiftarten: Wasserbasierende Filzstifte, ölbasierende Kugelschreiber

    Anschlüsse: RS-232C, USB2.0 (volle Geschwindigkeit); automatische Auswahl, Ethernet (10BASET/100BASE-TX)

    Programmiersprachen: GP-GL und HP-GL Emulation (per Menü wählbar)

    Speicher: 2MB

    Distanzgenauigkeit: maximal 0,2% der gefahrenen Strecke oder 0,1mm je nachdem was größer ist (Plotter Modus)

    Wiederholgenauigkeit: maximal 0,4mm/610mm

    Rechtwinkligkeit innerhalb 0,2mm

    Stromversorgung: 100 bis 240VAC, 50/60Hz; automatische Umschaltung

    Leistungsaufnahme: 120VA max.

    Betriebsbedingungen Temperatur: +10°C bis +35°C, Luftfeuchtigkeit: 35% bis 75% rel. (nicht kondensierend)

    Betriebsbedingungen für garantierte Genauigkeit: Temperatur: +10°C bis +32°C, Luftfeuchtigkeit: 35% bis 75% rel. (nicht kondensierend)

    Abmessungen: (B x T x H) 1405 x 1069 x 896mm (mit Standfuß: 1405 x 1069 x 896mm)

    Gewicht: Ca. 38Kg (mit Standfuß: 55Kg)

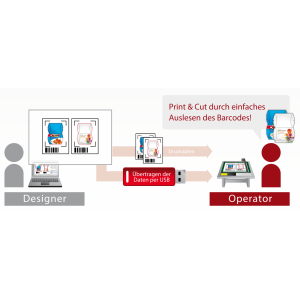

    Der Schneideplotter kann zudem aus der ferne mittels USB-Stick mit Ihren daten versorgt werden. Dazu erstellen Sie Ihre Daten an Ihren PC oder MAC und speichern die Datei aus der mitgelieferten Software Cutting Master 4 oder Graphtec Pro Studio auf Ihr Speichermedium. Die im Lieferumfang mitgelieferte Software enthält zudem eine Barcodefunktion. Dadurch ist der Datentransfer einfacher als je zuvor. Sie können mit der Software Cutting Master Ihr Schneideplotter direkt ansteuern. Zudem wird das Grafikprogramm Graphtec Pro Studio mitgeliefert.

    Die Medien werden durch die elektrostatische Haftmethode durch Elektroden innerhalb der Auflagefläche generiert. Papier, Karton, Folie, PVC werden dadurch beim Verarbeiten zuverlässig festgehalten. Rillen und Schneiden können, durch den doppelten Werkzeugkopf in einem Arbeitsgang erledigt werden. dadurch sparen Sie sich, das Werkzeug ständig zu wechseln. Sie können ohne Probleme dickes Material bis 2mm verarbeiten, da beide Elektrospulen einen Andruck von bis zu 600g liefern.

    Lieferumfang:

    • Messerhalter 1,5 mm / PHP35-CB15-HS
    • Stahlmesser /CB15U-1
    • USB Anschlusskabel 2,9m
    • Stromkabel
    • Lupe / PM-CT-001
    • Filzschreiber / KF700-BK
    • Stifthalter / PHP31-Fiber
    • Schneidematte für FCX4000
    • Software (Cutting Master 4 und Graphtec Pro Studio)
    • Standfuß
    Technische Details
    Auflösung (programmierbar) GP-GL Mode: 0,1 / 0,05 / 0,025 / 0,01mm (per Menü wählbar), HP-GL Emulations-Modus: 0,025 mm
    Geschwindigkeit 750mm/s (in alle Richtungen) (1–40cm/s in 16 Schritten)
    Betriebssystem Windows & IOS (MAC)
    Kapazität Stromversorgung: 100 bis 240VAC, 50/60Hz; automatische Umschaltung Leistungsaufnahme: 120VA max.
    Medien Breite max. 708mm (Y-Achse)
    Schnittstellen RS-232C, USB2.0 (volle Geschwindigkeit); automatische Auswahl, Ethernet (10BASET/100BASE-TX)
    Speicher 2 MB
    Versandgewicht: 38.00 kg
    Allgemein
    Art Medien werden durch elektronische Energie mit Hilfe von Elektroden gehaftet (sind innerhalb der Arbeitsfläche angeordnet)
    Software Windows Treiber, i-Mark digital cutting (englisch) Windows
    Garantie 24 Monate
    Zusätze Cutting Master und Graphtec Pro Studio (Software) für Windows und Mac, USB-Kabel (2,9m) und Netzkabel, Messerhalter 1,5 mm | PHP35-CB15-HS, Messer CB15U (2 Stück) und CB15U-K30 (5 Stück), Lupe zur Messereinstellung, Schneidematte PM-CR004, Filzschreiber KF700-BK und Filzschreiberhalter, DVD-ROM: PlugIn Cutting Master 4 für CorelDraw & Adobe Illustrator (WIN + MAC), Grafiksoftware Graphtec Pro Studio für Windows, Standfuß
    Maße
    Länge 1,069.00 mm
    Breite 1,405.00 mm
    Höhe 204.00 mm
